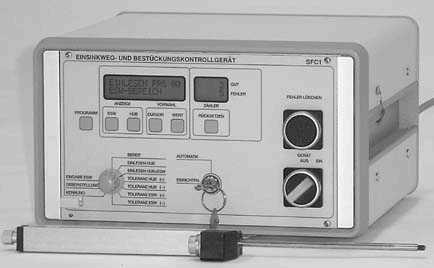

Einsinkweg- und Bestückungskontrollgerät   SFC1

Überwachen beim
Zuführen und Schweißen


- Überwachung nach definierbaren Toleranzen
- Dokumentation durch Protokolldruck
- Qualitätssicherung nach ISO 9000
lade Bild 13 KB Bild groß anzeigen 93KB
Beschreibung:

Die Einsinkweg- und Bestückungskontrolle SFC1 dient zur Produktionsüberwachung an Buckel-Schweiß- maschinen. Sie überwacht die Bestückung und die Schweißqualitãt.

Nach der Werkstückzuführung wird der Zuführweg gemessen. Ist dieser in Ordnung, wird die Schweißung freigegeben. Die automatische Qualitätsüberwachung erfolgt nach Ablauf der Schweißung durch eine exakte Messung des sogenannten "Einsinkweges".

Dieser entsteht durch Herunterschweißen der Werk- stückgeometrie unter dem Einfluß des Schweißstromes

bzw. der daraus resultierenden Schmelzwärme und der Elektrodenkraft. Der gemessene Einsinkweg ist ein Maß für die Schweißqualität.

Die SFC1 besteht aus einem Weggeber mit einer elektronischen Auswerteinheit und gegebenfalls einem Drucker für das Protokoll.

Einfache Bedienung durch Teach-In-Programmierung und Klartextanzeige. Die SFC1 läßt sich auch für andere Produktionsverfahren wie Nieten, Schrauben oder Pressen einsetzen.


Technische Daten:
Netzanschluß 230V 50-60Hz
Verbrauch 12VA bei Netzschalter Ein, 1VA bei Netzschalter Aus
Gehäuse B260mm x H160mm x T350mm (mit Stecker)
Gewicht 5Kg
Schutzart IP32
Temperaturbereich 0-45ºC
Steueranschlüsse 15pol. Sub-D Gerätestecker
Programmanschluß 25pol. Sub-D Gerätestecker
Druckeranschluß 25pol. Sub-D Gerätebuchse
Schnittstellen RS232 und RS422
Sensoranschluß 7pol. DIN-Gerätebuchse
Monitoranschluß 3pol. DIN-Gerätebuchse
Sensoren Potentiometrisch
Sensorlängen 27mm, 52mm, 77mm oder 102mm (andere Längen möglich)
Mechanische Längen + 3mm; ± 1,5mm
Genauigkeit absolut 0,25%
Linearität 0,075%
Reproduzierbarkeit Bestückungsweg:
    < ± 0,1% vom Meßwert
    + (± 5µm) + (± 5 DIGIT)

Einsinkweg:
    < ± 0,1% vom Meßwert
    + (± 5µm) + (± 5 DIGIT)
Anzeigenauflösung 5µm
Anzeige Alle Parameter im Klartext
2-zeilige LCD-Anzeige mit Hintergrundbeleuchtung


Programmierbare Werte:
Anzahl Programme 16
Toleranzen
      Bestückungsweg (+)
      Bestückungsweg (-)
      Einsinkweg         (+)
      Einsinkweg         (-)

0-9990µm   Auflösung 5µm
0-9990µm   Auflösung 5µm
0-9990µm   Auflösung 5µm
0-9990µm   Auflösung 5µm
Code Nr. 0-9999
Preset Einsinkweg 0-9990µm
Uhrzeit Std., Min (Druck Std., Min., Sek.)
Datum Tag, Mon., Jahr
Vorpreßzeit 0-1990ms, Auflösung 10ms
Meßwertverarb.Vpz. 50ms
Haltezeit 0-1990ms
Meßwertverarb.Hz. 35ms
Druckübertragung 1200, 2400, 4800 oder 9600 Baud
Druckmodus On-Off
Druckauswahl 0-9999
Statusdruck Uhrzeit, Datum, Code-Nr., Prg-Nr., SINK IN-Werte, SINK IN-Toleranzen ±
Resultat-Druck Anzahl der "Gut"- und "Schlecht"-Schweißungen
